Areia Cerâmica de Fundição AFS65
A areia cerâmica para fundição é uma areia de fundição superior para peças fundidas de aço e ligas não ferrosas. Este tipo de areia de fundição é feito pelo processo de fusão e sopro de minério de bauxite a uma temperatura elevada de 2000 graus. Como material refractário à base de alumina, a areia cerâmica obtém um excelente desempenho refractário. Enquanto isso, a areia de fundição esférica faz com que tenha vantagem de baixa angularidade, maior área de superfície e seja fácil de preencher na moldagem. A areia cerâmica sofre uma menor expansão térmica, o que a torna capaz de resistir à fusão do ferro, aço e outras ligas.
A areia cerâmica para fundição é especializada no fabrico de núcleos em processos de moldagem, fundição em areia sem cozedura, fundição em areia revestida com resina, etc.
Característica do produto de areia cerâmica para fundição em areia sem cozedura :
1. Alta resistência térmica e inserção química.
2. Baixa taxa de expansão térmica.
3. Boa fluidez e baixo coeficiente de angularidade.
4.º Alta resistência mecânica.
- Areia seca com baixa humidade.
- O formato esférico facilita a limpeza e proporciona uma boa permeabilidade ao ar.
- Reciclável.
- Reduza a quantidade de resina do que a areia de formato angular.
Índice de produtos
Composição química típica da areia cerâmica de fundição para o fabrico de núcleos:
|
Artigo |
Valor Padrão |
Valor típico |
|
Al2O3 |
70-72 |
70,65 |
|
SiO2 |
10-25 |
21,87 |
|
Fe2O3 |
≤3 |
2,40 |
|
TiO2 |
≤3,5 |
3.32 |
|
K2O |
≤1,5 |
1,20 |
|
Alto |
≤0,45 |
0,28 |
|
MgO |
≤0,35 |
0,32 |
|
Na2O |
≤0,10 |
0,08 |
Propriedades físicas típicas da areia cerâmica de fundição para o fabrico de núcleos
|
Refratário |
≥1800 °C |
|
Dureza de Mohs |
6,5-7,5 |
|
Gravidade específica: |
3,4 g/cm3 |
|
Densidade aparente (LPD): |
1,95-2,05 g/cm3 |
|
Cor: |
preto castanho |
|

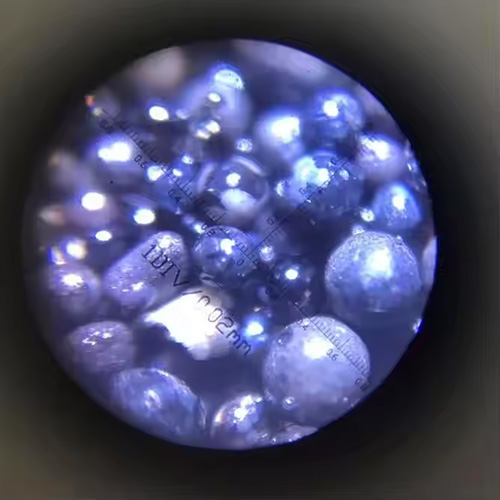

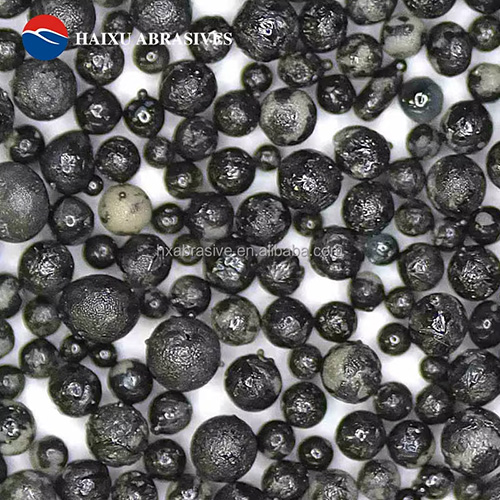

Formato do grão: |
bola esférica |
|
Valor de pH |
7.3 |
|
Coeficiente de dilatação térmica |
6×10-6 /°C(20-1000°C) |
|
Condutividade térmica |
0,698 W/Mk (1200 °C) |
|
Taxa de dilatação térmica |
0,13% (10 min a 1000°C) |
|
coeficiente de angularidade |
≤1,1 |
|
Redondeza |
Mínimo 95% |
Aplicações do produto
Aplicações de areia cerâmica para fundição em areia sem cozedura :
- Trabalhar com resinas como a de forno, alcalina-fenólica, vidro de água para fabrico de núcleos.
- Aço fundido de alta liga e aço carbono.
- Peças de válvulas em aço de baixo teor de carbono e aço inoxidável.
- Aço inoxidável, aço manganês, ferro fundido com alto teor de crómio.
Avaliações
Ainda não existem avaliações.
